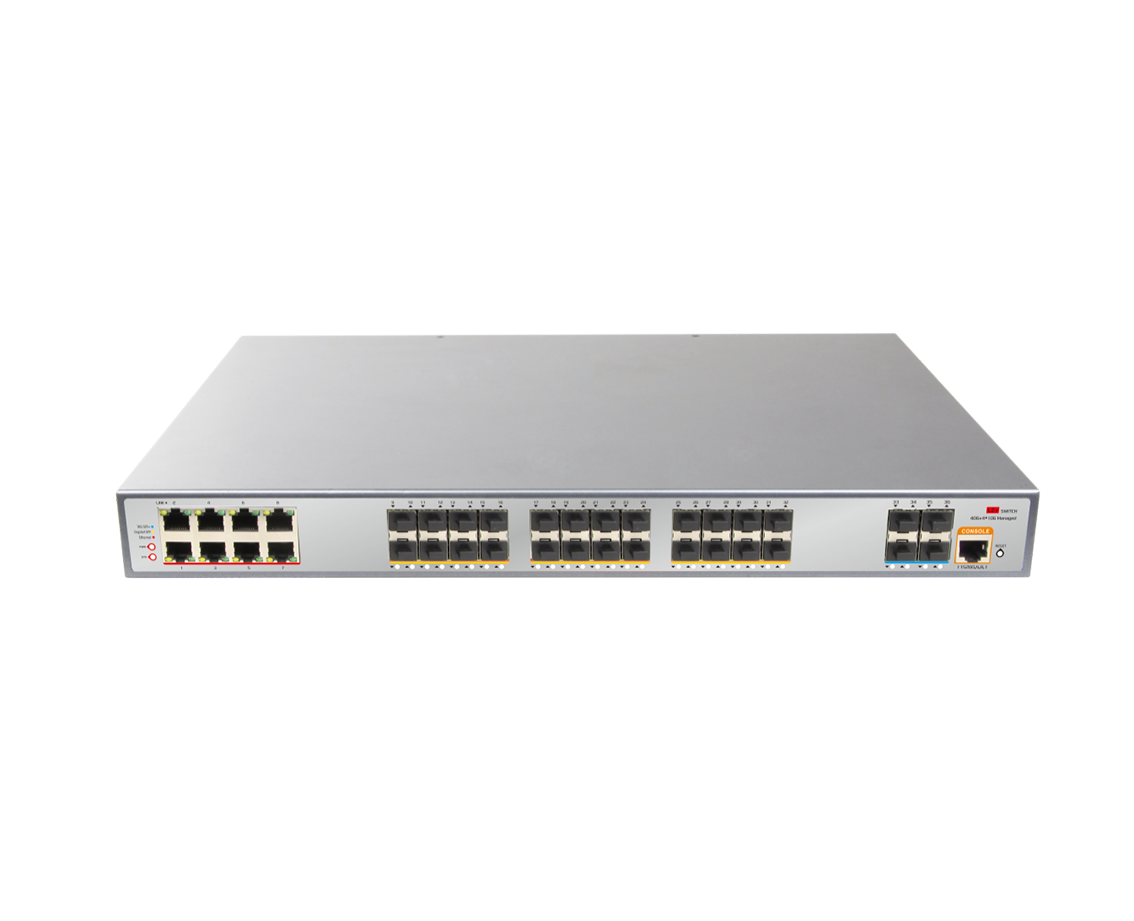

JSDFS系列是L2+二層網管萬兆核心光纖交換機，支持8個10/100/1000Base-Tx自適應RJ45口+24個100M/1000M SFP光口插槽+4個10G SFP+插槽。JSD36368具備L2+全網管功能，支持IPV4/IPV6管理，支持靜態路由全線速轉發，支持完備的安全防護機制、完善的ACL/QoS策略和豐富的VLAN功能，易于管理維護。支持多種網絡冗余協議STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS提升鏈路備份和網路可靠性，當單向網絡故障時，可以迅速恢復通信，保證重要應用的不間斷通訊。根據實際應用需要，通過Web網管方式，進行PoE供電管理，端口流量控制，VLAN劃分，SNMP等功能多種應用業務配置。
產品特點
多光口千兆接入，萬兆上行
全系列支持“千兆以太網口+千兆光口+萬兆光口上聯”組合，方便用戶靈活組網，滿足各種場景組網需求；
所有端口支持無阻塞線速轉發，傳輸更流暢。
支持IEEE 802.3x全雙工流控和Backpressure半雙工流控。
強大業務處理能力
支持IEEE 802.1Q VLAN，用戶可以按需求靈活劃分VLAN，支持QinQ配置。
支持QoS，支持基于端口、基于802.1P和基于DSCP的三種優先級模式和Equ、SP、WRR、SP+WRR四種隊列調度算法。
支持ACL，通過配置匹配規則、處理操作以及時間權限來實現對數據包的過濾，提供靈活的安全訪問控制策略。
支持IGMP V1/V2組播協議，支持IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
支持工業快速環網ERPS和STP/RSTP/MSTP生產樹協議，消除二層環路、實現鏈路備份。
支持靜態匯聚和動態匯聚，有效增加鏈路帶寬，實現負載均衡、鏈路備份，提高鏈路可靠性。
完備的安全防護機制
支持802.1X認證，為局域網計算機提供認證功能，并根據認證結果對受控端口的授權狀態進行控制。
支持端口隔離
支持端口廣播風暴抑制
支持端口+MAC綁定，IP+MAC+端口綁定功能
設備穩定可靠
主機低功耗、無風扇靜音設計，金屬外殼，保證產品穩定運行。
自主研發的電源，高冗余設計，提供長久穩定PoE電力輸出。
設備滿足國家CCC標準，完全符合CE、FCC、RoHS安規要求，使用安全可靠。
用戶可通過電源指示燈(PWR)、端口狀態指示燈（Link/Act）、PoE工作指示燈輕松了解設備工作狀態。
產品特點
|
型號 |
JSD-FS36368 |
JSD-FS38368F |
|
|
固定端口 |
8個10/100/1000Base-TX POE口（Data/Power） 24個1000M SFP獨立光口 (Data) 4個10G SFP+ 上聯光口 (Data) 1個Console RS232控制口（115200，N，8，1） |
||
|
網管類型 |
L2+ |
L3 |
|
|
網絡協議 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-LX/SX/CX； IEEE802.3ae 10GBase-SR/LR； IEEE802.3x |
||
|
網口特性 |
1-8口10/100/1000BaseT（X）自動偵測， 全/半雙工MDI/MDI-X自適應 |
||
|
光口特性 |
千兆/萬兆SFP 光纖接口，默認不配套光模塊，需要另購，（可選訂單模/多模、單纖/雙纖光模塊，LC） |
||
|
轉發模式 |
存儲轉發（全線速） |
||
|
背板帶寬 |
598Gbps （無阻塞） |
||
|
包轉發率@64byte |
107.14Mpps |
||
|
MAC地址表 |
32K |
||
|
包轉發緩存 |
32M |
||
|
雙絞線傳輸 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5 or later UTP(≤100 meter) |
||
|
光纜 |
多模 ：850nm 0～300M（10G） ， 850nm 0～550M（1.25G） 單模 ：1310nm 0～40KM ， 1550nm 0～120KM 。 |
||
|
總功率/輸入電壓 |
60W （AC100-240V） |
||
|
整機功耗 |
待機功耗：＜20W；滿載功耗：＜40W |
||
|
LED指示燈 |
電源指示燈 ：PWR(黃色) ；系統指示燈：SYS(黃色)；網絡指示燈 ：Link/Act(黃色)，光口： L/A(綠色)； |
||
|
一鍵還原開關 |
有 |
||
|
配套電源 |
內置開關電源；AC：100～240V 50-60Hz 1A |
||
|
工作溫度/濕度 |
-20～+55°C；5%～90% RH無凝結 |
||
|
存儲溫度/濕度 |
-40～+80°C；5%～95% RH無凝結 |
||
|
外觀尺寸（L*W*H） |
440*289*44mm |
||
|
凈重/毛重 |
＜3.5kg / ＜4.3kg |
||
|
安裝方式 |
桌面、19寸1U機柜安裝 |
||
|
防雷/防護等級 |
端口防雷：4KV 8/20us； 防護等級：IP30 |
||
|
安規認證 |
3C； CE mark, commercial；CE/LVD EN60950； |
||
|
質保期 |
交換機1年，電源2年，終身維護 |
||
|
業務特性 |
|||
|
端口 |
支持IEEE802.3x流控（全雙工） 支持基于端口速率的廣播風暴抑制 支持對出入端口的報文流量進行限速，粒度最小為64Kbps 支持端口溫度保護設置 支持端口EEE 綠色以太網節能配置 |
||
|
PoE管理 |
支持PoE電源總功率限制配置 支持每端口PoE輸出功率分配，關閉/af/at 支持每端口PoE輸出優先級配置 支持每端口PoE工作狀態顯示 支持電源延遲啟動 支持PoE 工作與時間調度 |
||
|
三層功能 |
支持L2+網管功能，支持IPV4/IPV6管理 支持三層軟件非線速轉發，支持不同網段，不同VLAN之間通信 支持靜態路由/默認路由，最大條目128個 支持ARP協議，最大條目1024個 |
支持L3網管功能，支持IPV4/IPV6管理 支持三層軟件線速轉發，支持不同網段，不同VLAN之間通信 支持靜態路由/默認路由，最大條目128個 支持ARP協議，最大條目1024個 |
|
|
VLAN |
支持基于端口的VLAN（4K個）,IEEE802.1q 支持基于協議的VLAN 支持Access、Trunk、Hybrid三種類型端口配置 支持QinQ 配置 |
||
|
端口匯聚 |
支持LACP 支持靜態聚合，支持動態聚合 支持最大8個聚合組，每個聚合組最大支持8個端口 |
||
|
生成樹 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
||
|
工業級環網協議 |
支持G.8032(ERPS)，最多支持255個環，每環最多支持1024個設備 環網自愈時間小于20ms |
||
|
組播 |
支持IGMP Snooping v1/v2、最多支持1024個組播組 支持用戶快速離開機制 支持MLD Snooping v1/v2 支持組播VLAN |
||
|
鏡像 |
支持基本端口的雙向流量鏡像 |
||
|
QoS |
支持Diff-Serv QoS 每個端口支持8個輸出隊列 支持802.1p/DSCP優先級映射 支持隊列調度機制（SP、WRR、SP+WRR） 支持優先級標記Mark/Remark 支持基于流的包過濾 支持基于流的重定向 支持基于流的限速 |
||
|
ACL |
支持L2～L4包過濾功能，可以匹配報文前80個字節，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP協議類型、TCP/UDP端口、 TCP/UDP端口范圍、VLAN等定義ACL。 支持基于端口、VLAN下發ACL |
||
|
安全特性 |
支持用戶分級管理和口令保護 支持IEEE802.1X認證/集中MAC地址認證 支持AAA&RADIUS認證 支持MAC地址學習數目限制 支持MAC地址黑洞 支持SSH 2.0，為用戶登陸提供安全加密通道 支持SSL，保障數據傳輸安全 支持端口隔離 支持ARP報文限速功能 支持IP源地址保護 支持ARP入侵檢測功能 支持防DoS攻擊 支持端口廣播報文抑制 支持主機數據備份機制 IP+MAC+VLAN+端口的綁定功能 |
||
|
DHCP |
支持DHCP Client 支持DHCP Snooping |
||
|
管理與維護 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB網管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下載管理 支持SNMP V1/V2C/V3 支持一鍵還原 支持NTP時鐘 支持系統工作日志 支持Ping檢測 支持線纜狀態檢測 支持CPU即時利用率狀態查看 支持鏈路層發現協議LLDP 支持ONV NMS智能管理中心 |
||
|
系統要求 |
Web瀏覽器：Mozilla火狐2.5或更高版本，谷歌瀏覽器chrome V42或更高版本，微軟Internet Explorer10或更高版本; 5類及以上以太網電纜; TCP/ IP，網絡適配器和網絡操作系統（如Microsoft Windows，Linux或Mac OS X）安裝在網絡中的每臺計算機上 |
||
